另类采暖:手把手教你自制太阳能空气加热器

太阳能空气加热器也叫太阳能空气集热器,是利用太阳能加热空气的装置。与太阳能热水器相比,太阳能空气加热器有许多优点,比如:1)冬季不存在结冰冻裂的问题;2)工作介质为空气,因而重量较轻;3)可以直接用于干燥或者房间取暖,不用增加中间热交换器。

太阳能空气加热器

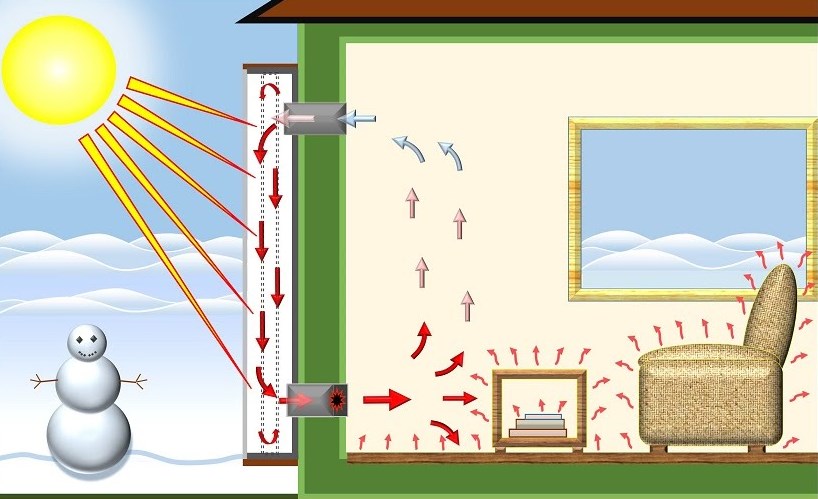

图:太阳能空气加热器加热房间原理

现在开始教您手工制作太阳能空气加热器,整个过程大约只需2~4小时。

1、材料准备篇

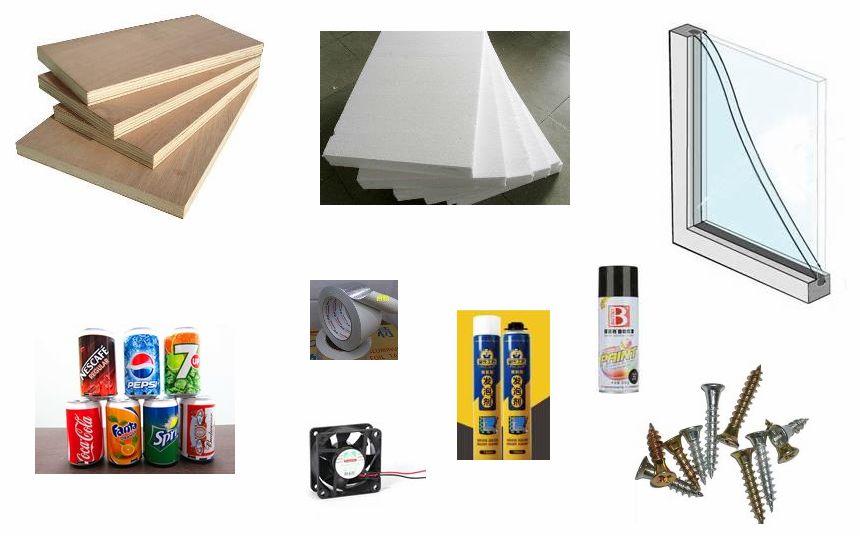

所需的材料都很普通,甚至包括一些生活废品,其他的都可以从超市或万能的X宝买到,如下:

20mm厚胶合板、20mm厚泡沫板、双层玻璃窗、空易拉罐瓶、直流风扇及电源、厚胶布、黑色喷漆、发泡剂、螺丝钉等

太阳能空气加热器

2、制作篇

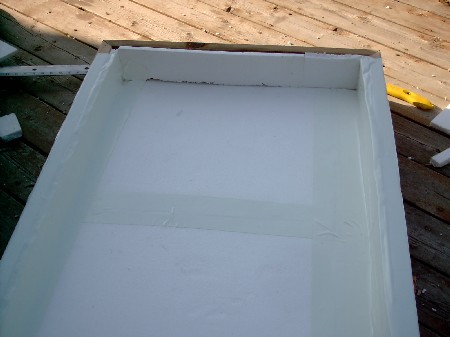

首先,使用胶合板制作一个尺寸约15X70X120cm的底盒,并在盒子内侧贴满泡沫板,用厚胶布粘牢固。底盒上下框应事先预留好空洞,作为空气出入口。

太阳能空气加热器

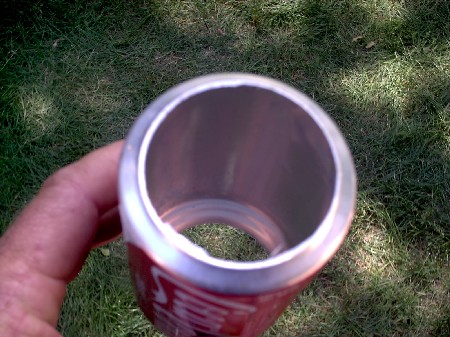

其次,将空易拉罐瓶两头打通,用于制作空气流通通道。

太阳能空气加热器

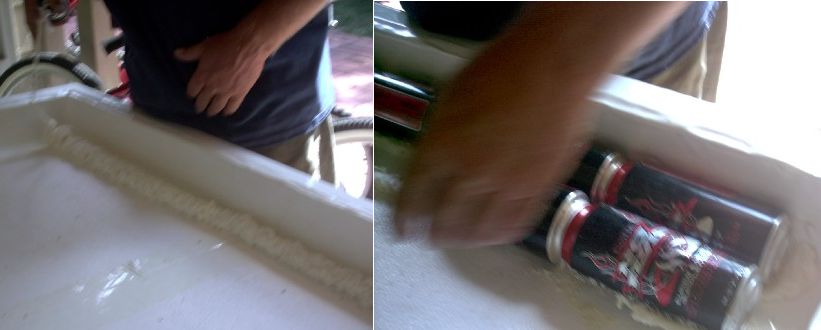

接着,沿着底盒的纵向均匀喷发泡剂,在发泡剂干前,将易拉罐瓶头尾相接,粘在底盒上。注意易拉罐距离底盒上下边框要预留约5cm的空间,用于空气流通。

太阳能空气加热器

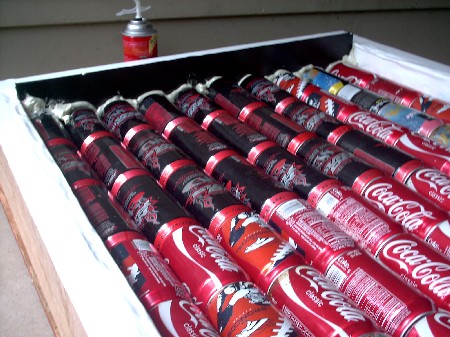

然后,在上一步预留5cm的地方,上下各套上一块薄挡板(可以用硬纸板、塑料板或薄木板制作),薄挡板上应事先割出孔位,能够刚好套在每个易拉罐瓶孔口。薄挡板安装好后,用发泡剂密封固定好。

太阳能空气加热器

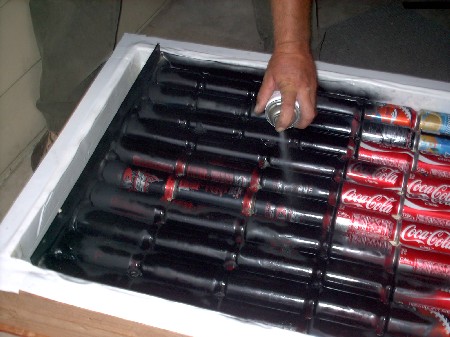

再次,将黑色喷漆均匀的喷涂在易拉罐瓶的表面,黑色可以提高对太阳光的吸收,更好地利用太阳能的光热。

太阳能空气加热器

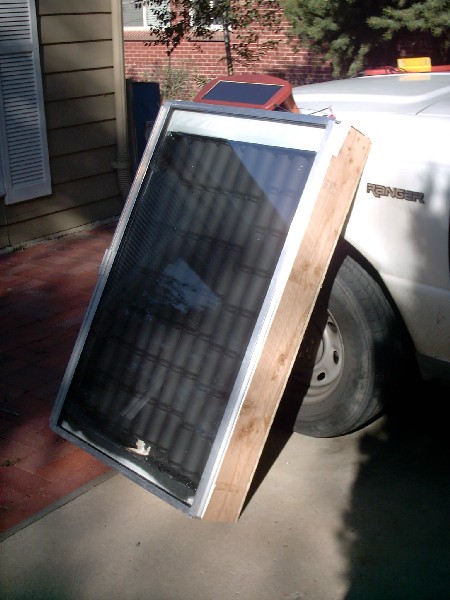

在喷漆彻底晾干后,对底盒盖上双层玻璃窗,并用螺丝钉固定好。透明双层玻璃窗可以透过阳光,又可以很好地将吸收的热量锁定在空气加热器里,大大提高了太阳能利用率。做好的太阳能空气加热器如下:

太阳能空气加热器

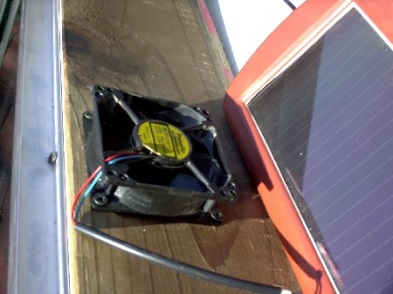

眼睛比较尖的朋友可能会注意到加热器顶部有一个红色的类似显示屏的东西,那个是太阳能光伏电池,作为直流风扇的电源,在日晒下整个太阳能加热器就可以“零能耗”地运转起来。

太阳能空气加热器

如果您嫌太阳能光伏电池太贵,也可以用充电器代替,实现“近零能耗”。

最后,接上通风软管(记得要保温)后就可以给房间加热了。
