看图识物:直膨式空调(家用空调)的重要零部件

直膨式空调机组(即直膨式空调),通俗一点讲,就是机组本身自带压缩机,因其制冷系统中液态制冷剂在其蒸发器盘管内直接蒸发(膨胀)实现对盘管外的空气(也就是空调室内侧空气)吸热而制冷,故有此名。“直膨式空调机组”英语为:Direct Expansion Air Conditioning Unit,简作:DX A/C 或 DX Air Conditioning Unit。

直膨式空调机组包含多种形式的空调产品,如单元式空调机、天花空调机、吊顶式风管机、多联机(也称“一拖多”机组、变频多联机等)、屋顶式空调机,还包括:除湿机、精密空调机等。

电子膨胀阀:

毛细管:

成本低,降低压缩机启动转矩,可贴在吸气管表面得到过冷,不能调节制冷剂流量,增加功耗,通道截面运转中不可调,停机后不能关闭。

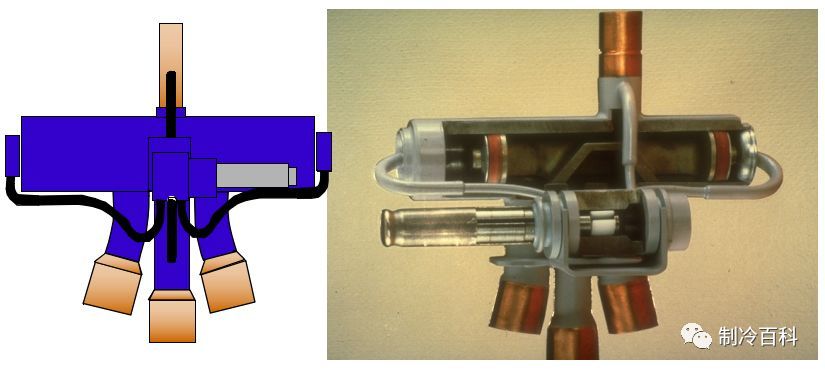

四通换向阀:

四通换向阀由先导阀、主阀和电磁线圈组成。用于制冷制热时时的转换。

电磁阀:

用于控制系统中调整介质的方向、流量、速度和开关。

干燥过滤器:

干燥过滤器是制冷剂管路一个最常用的配件,它主要用来过滤杂质,吸收水分,从而保护如膨胀阀和压缩机等重要部件。

视液镜:

一个辅助的配件, 虽然它不会直接作用于制冷系统, 但是通过它却可以 清楚的知道制冷剂在系统中的状况。

吸气管过滤器:

用来消除制冷系统中介质中的杂质,以保护压缩机、阀门及设备的正常使用。

气液分离器:

存储多余液体,防止压缩机液击。

油分离器:

将制冷压缩机排出的高压蒸汽中的润滑油进行分离。

分液器:

包括进液头、分液锥体、出液头,进液头顶部与出液头相接,分液锥体置于出液头内部与进液头内腔相邻,分液锥体与进液头一起将进液头内腔隔成进出液通道,通道在出液头顶形成多个出液孔,通道成树丫状分布,分液锥体的锥头呈球冠状,与通道的分丫部对应安置。

单向阀:

单向阀是空调冷暖机采用的,需和四通阀配合使用,一般装在分体机外机上。单向阀其实就像一根水管,中间装了一个单向导通的阀门。

截止阀:

截止阀又称截门阀,属于强制密封式阀门,所以在阀门关闭时,必须向阀瓣施加压力,以强制密封面不泄漏。

消声器:

是利用对声音的吸收、反射、干扰等原理,就可以降低通风与空调系统中气流噪声的装置。根据不一样的原理就产生了不一样的消音器种类。

辅助电加热器:

空调系统工作时和运行前,增加了空调系统的制热效果和工作效果,这从而到空调系统工作时达到最佳效率。
