供热设备的估算方法:(二)供暖管道的估算

供暖系统由锅炉、供热管道、散热器三部分组成。建筑物的耗热量和散热器的确定以及供热管道管径和系统压力损失的计算是一项周密细致和复杂的设计过程。一般由设计部门暖通设计人员承担。

(1)同程、异程式环路的布置形式

供暖管道布置形式多种多样,按干管位置分上供下回、下供下回和中供式,按立管又分双管和单管,单管又有垂直与水平串联之别,蒸汽采暖又有干式与湿式回水之分等。根据介质流经各环路的路程是否相等,还可分为:[1]

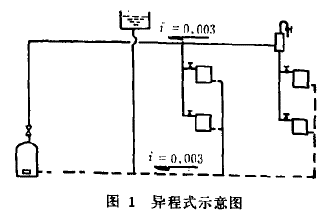

1)异程式:介质流经各环路的路程不相等,近环路阻力小,流量大,其散热器会产生过热,远环路阻力大,流量小,散热器将出现偏冷现象;中环路散热器温度适合,特别是在环路较多的大系统中,这种热的不平衡现象更易发生,且难调节。但异程系统能节约管材,但采暖系统作用半径小

2)同程式:介质流过各环路的路程大体一致,各环路阻力几乎相等,易于达到水力平衡,因而流量分配也比较均匀,不致像异程系统那样产生热不均匀现象。但同程系统比异程系统多用管材。但调试简单方便,供热安全可靠,建议采用同程采暖系统为最佳选择

(2)采暖管道的估算

1)采暖管道管径的估算是根据允许比摩阻(热水采暖比摩阻R=80-120Pa/m;蒸汽采暖比摩阻R=60Pa/m)和不超过管内热媒流动的最大允许流速来确定的。

2)根据低压蒸汽管与凝结水管同径热负荷的比较,DN70以下的蒸汽管所用的凝结水管比蒸汽管<1号;DN70以上的蒸汽管所用的凝结水管比蒸汽管<2号。

参考资料:
[1] 何银成. 供热设备的估算方法[J]. 建筑技术通讯(暖通空调),1988,03:36-39.
