暖通热水采暖系统常见故障及排除方法

热水采暖系统常见的故障有热力失效、回水温度过高、回水温度过低、局部散热器不热等,影响正常供热。以下总结了热水采暖系统几种常见的故障及其排除方法,为从事施工、调整与运行管理的一线工作人员提供参考。[1]

热水采暖系统

1、热力失效

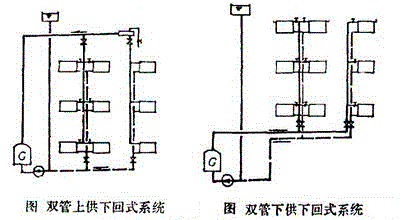

1)采用双管上分式采暖系统时,多层建筑上层散热器过热,下层散热器过冷。产生这种垂直热力失调的原因有两种可能。

原因一:通过上下层散热器的热媒流量相差较大。
排除方法:关小上层散热器支管上的阀门,以减少其热媒流量。

原因二:支管下端管段被氧化铁皮、水垢等堵塞,增加了该循环系统的阻力,破坏了系统各环路压力损失的平衡。
排除方法:及时清除管段中的污物或更换支立管,减少阻力损失,恢复系统各环路间的压力损失平衡关系。

热水采暖系统

2)多层建筑中采用下供式系统,出现下层散热器过热,上层散热器不热

原因一:上层散热器中存有空气
排除方法:检查散热器上的放气阀或管路上的排气阀,将空气排除

原因二:系统缺水
排除方法:及时补水。

3)在同一系统中有几个并联环路时,有时会出现有的环路过热,有的环路不热的水平失调现象

排除方法:调节各环路上的总控制阀门,使各环路间的压力损失接近平衡,从而消除各环路间冷热不均现象。

热水采暖系统

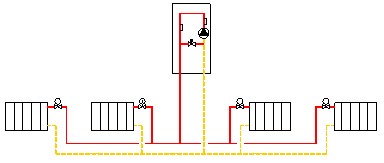

图:异程系统

4)异程系统末端散热器不热,接近热力入口处散热器过热

原因:热力入口处阀门开大,各环路的作用压力与该环路本身所消耗的压力之差不平衡;靠近主干线入口端的散热器内热媒所通过的路途短,压力损失小,有较大的剩余压力,环路中热媒流量就会偏大,从而超过实际所需要的值。远端散热器内热媒所通过的路途长,压力损失大,通过远端环路上的热媒流量就会减少。
排除方法:应关小系统入口端环路支立管上的阀门,同时打开末端集气罐上的放气阀或检查自动排气阀,排除系统中残有的空气。

2、回水温度过高

原因一:热用户入口装置处送回水管上的循环阀门没关闭或者关闭不严
排除方法:应检查各入口装置,关严循环阀。

原因二:系统热负荷小,循环水量大,提供的热量大
排除方法:应调整总进、回水阀门,增加系统阻力,从而减少循环流量。

原因三:锅炉供热能力过大,采暖系统的消耗量小,产生供回水温度过高
排除方法:应控制送水温度上限。当送水温度达到一定值时,在锅炉房采取相应措施,如用停开鼓、引风机的方法处理。

热水采暖系统 回水温度

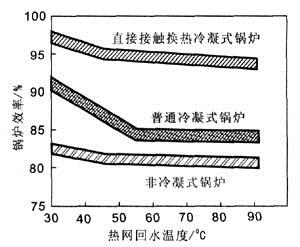

图:锅炉效率与回水温度关系曲线[2]

3、回水温度过低

产生系统回水温度过低的原因大体有以下几种情况:

原因一:热源所设置的锅炉不能供给足够是热量,使送水温度达不到设计要求。
排除方法:应改造或增设锅炉,提高送水温度。

原因二:循环水泵的流量小或扬程低,系统热媒循环慢,同时送回水温差大
排除方法:应选用适当的循环泵更换原有水泵。

原因三:室外管网漏水严重,锅炉房压力下降太快,锅炉补给水量远远超过正常需要
排除方法:应对室外管网进行检查,找出泄漏点及时修理。

原因四:外网保温工程质量差,造成外网热损失大,有时会成为回水温度过低的主要原因
排除方法:做好外网管道的保温,选用保温性能好的保温材料。

原因五:地沟盖板之间安装不严密,地面水流入地沟或地沟内管线泄漏使地沟内存有大量的水,送、回水管都被浸泡在水中,使地沟成为一个大型换热站
排除方法:应加强室外管网保温及管理工作,及时排除地沟内积水。

原因六:循环水量太小
排除方法:应检查水泵是否反转,管线、孔板、阀门等是否堵塞或者阀门没全打开,打开阀门,同时清除系统内的污物和沉渣。

4、局部散热器不热

局部散热器不热的原因大体有以下几种情况:

原因一:阀门失灵,阀盘脱落在阀座内堵塞了热媒流动通道
排除方法:可打开阀门压盖进行修理,或把失灵阀门更换掉。

原因二:集气罐存气太多,阻塞管路,也会产生局部散热器不热的情况
排除方法:应打开系统中所设置的放气附件,如集气罐上的排气阀,散热器上的手动放风门等。

原因三:管路堵塞
排除方法:出现这种故障,当送水时间较短时,可用手在管线转弯处与阀门前摸其温度,敲打听声;当送水时间过长,系统较大时,堵塞处前后出现死水段,靠手摸不容易确定堵塞位置,这时可用放水的方法查找,放水点可在不热段管道的中间依次向两端进展。放水时,如来水端热水继续往前延伸,说明堵塞点在此之后;再取余下管段中段进行放水,若发现来水段热水不继续向前延伸,说明堵塞点在第一次放水点与第二次放水点之间。当把堵塞点找出后,段开管子,将管内污物清除或把该管段更换。

热水采暖系统 偷水

图:用户偷水也会造成局部不热

原因四:采暖系统管道坡度安装的不合理,致使管道出现鼓肚,在其内部产生气塞,堵塞或减小了该管段的流通截面积,从而引起局部不热。
排除方法:应调整管段坡度,使其符合设计要求的坡度及坡向。

原因五:室内系统的送、回水管道与室外热网的送、回水相互接反,或全部在送(或回)水管上,室内系统不能形成一个循环环路。
排除方法:应认真查找,了解外网情况,将接错的管道改正过来。

参考资料:
[1] 陈其生. 热水采暖系统常见故障的分析与排除方法[J]. 黑龙江科技信息,2008,02:205.
[2] 寇广孝,王汉青,王志勇,叶勇军. 基于空气加湿的直接接触换热冷凝式燃气锅炉[J]. 煤气与热力,2004,09:486-488.
