不同类别制冷剂编号方法

根据制冷剂的分子结构,可将制冷剂分为无机化合物和有机化合物两大类;根据制冷剂的组成,可分为单一(纯质)制冷剂和混合制冷剂;根据制冷剂的常规冷凝压力和标准沸点,可分为高温(低压)、中温(中压)和低温(低压)制冷剂。一般高温是指标准沸点为0~10℃(压力≤0.3MPa );中温为0~-20℃(压力0.3~2.0MPa);低温为-20~-60℃(压力≥2.0MPa)。

制冷剂的编号由R和它后面的一组数字及字母组成,R表示制冷剂,后面的数字或字母则是根据制冷剂的种类及分子组成按一定规则编写的。不同类别制冷剂的编号规律如下。

1、无机化合物制冷剂

无机化合物制冷剂的编号为:“R(700+无机化合物的分子量)”。

例如,水、空气、氨、二氧化碳、二氧化硫等均为无机化合物制冷剂,它们的编号依次为R718、R729、R717、R744、R764。

2、有机化合物制冷剂

常用的有机化合物制冷剂有卤代烃、碳氢化合物及其制冷剂混合物等。

(1)饱和碳氢化合物(即烷烃)及其卤代烃的编号方法

假设饱和碳氢化合物(即烷烃)及其卤代氢的分子通式为:CmHnFpClqBrr

CmHnFpClqBrr,则各原子数满足如下关系式:

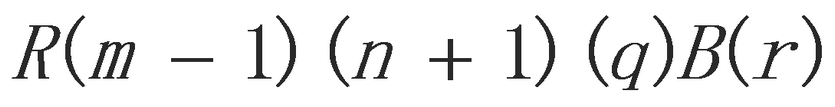

这类化合物的制冷剂编号规则如下:

式中,当m-1=0时,(m-1)省略;当q=0时,(q)用0代替;当r=0时,B(r)省略。例如:CH4的编号为R50,CF2Cl2的编号为R12,CF3Br的编号为R13B1。

对于同分异构体的饱和碳氢化合物(即烷烃)及其卤代氢,其编号规则也采用上面的方法,只是随着同分异构体变得越来越不对称,需要在后面附加小写a、b、c等字母。例如:二氟乙烷的分子式为CH2FCH2F,其编号为R152;它的同分异构休的分子式为CHF2CH3,其编号就为R152a。

对于环状衍生物,则应在制冷剂的识别编号前使用大写字母C。例如:氯七氟环丁烷的分子式为C4ClF7,其编号为RC317。

(2)混合物制冷剂编号方法

这类制冷剂包括共沸混合物制冷剂和非共沸混合物制冷剂,由制冷剂编号和组成的质量分数来表示。

1)共沸混合物制冷剂

共沸混合物制冷剂的编号为:“R(500+该产品应用先后序号)”;其具体组成应表示为:“制冷剂组分(各组分质量分数)”。

例如,制冷剂R500的组成为:R12/R152a(73.8/26.2),为了便于理解也经常将该制冷剂写成R500- R12/R152a(73.8/26.2)。

2)非共沸混合物制冷剂

非共沸混合物制冷剂的编号为:“R(400+该产品应用先后序号)”;其具体组成应表示为:“制冷剂组分(各组分质量分数)”。如果混合物制冷剂的组分相同,但是质量百分比不同,那么编号数字后接大写A 、B 、C等字母以示区别。

例如,制冷剂R407B对应于R407B-R32/R125/R134a(10/70/20),制冷剂R407C对应于R407C-R32/R125/R134a(23/25/52)。

非共沸混合物制冷剂具有两个特征:1)在一定压力下冷凝或蒸发时为非等温过程,故可实现非等温制冷,对降低功耗,提高制冷系数有利;2)由于非共沸混合物制冷剂气液相组分不同,当系统有泄漏时,会改变制冷剂的混合比例,影响制冷剂的性能。

(3)其他有机化合物制冷剂的编号方法

其他有机化合物制冷剂一般规定按R600序号编号,例如,乙醚-R610,甲胺-R630,乙胺-R631等。

参考资料:
[1] 陆亚俊, 马最良, 姚杨. 空调工程中的制冷技术[M]. 哈尔滨: 哈尔滨工程大学出版社, 2001.8.
