蒸气压缩制冷实际循环

蒸气压缩制冷的实际循环与理论循环具有很大的不同,主要表现在以下几个方面:1)除了压缩升压过程,制冷剂的工作压力在系统内部总是在不断降低(存在压力损失);2)在制冷系统中,制冷剂与外界环境总是在不断地进行热交换(非绝热);3)实际压缩过程并不是定熵压缩过程;4)实际循环的工作介质并不是纯粹由单一制冷剂组成,其中往往混有其它工质和润滑油。以上差别决定了蒸气压缩制冷实际循环的各个过程都是不可逆过程,要求压缩机额外做更多的功,从而降低了制冷性能系数。[1]

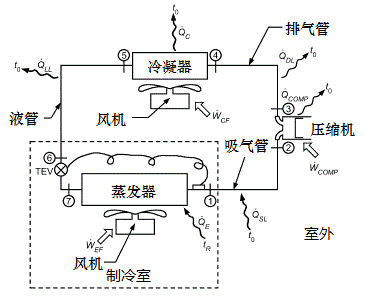

蒸气压缩制冷实际循环工作流程

图1 蒸气压缩制冷实际循环工作流程
注:TEV为热力膨胀阀

举例:有一个工作介质为R22的蒸气压缩制冷实际循环,其工作流程图如上所示,室外空气温度为30℃(t0),制冷室温度设定为-10℃(tR)。该实际循环在p-h图上表示如下。

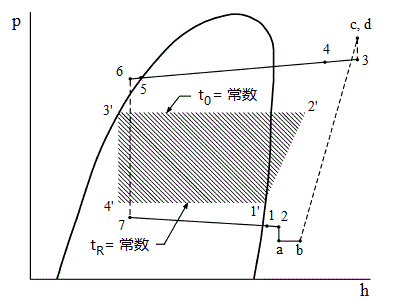

蒸气压缩制冷实际循环p-h图

图2 蒸气压缩制冷实际循环p-h图
注:1’2’3’4’1’为理论循环

通过实测和计算,得出该实际循环各状态点的制冷剂热力参数如下表所示。

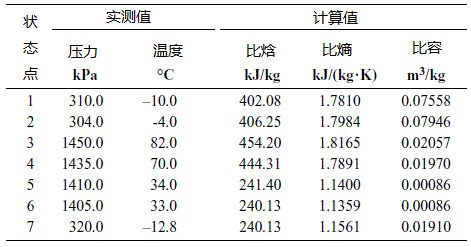

表1 图2所示实际循环各状态点热力参数

参考资料:
[1] ASHRAE. 2013 ASHRAE Handbook Fundamentals SI Edition [M].
