单级蒸气压缩式制冷理论循环

单级蒸气压缩式制冷的理论循环由两个定压过程、一个绝热过程和一个节流过程组成,如下图所示。它与湿蒸气区的逆卡诺循环(理想循环)相比,有以下特点:[1]

1)两个传热过程为定压过程并具有传热温差;

2)用膨胀阀代替膨胀机:膨胀阀的节流过程是不可逆过程,节流前后的比焓相等;

3)蒸气的压缩用干压缩代替湿压缩(湿压缩具有如下缺点:减少压缩机吸入的制冷剂质量,会破坏压缩机润滑并产生液击而使压缩机受损坏)。

单级蒸气压缩式制冷的理论循环

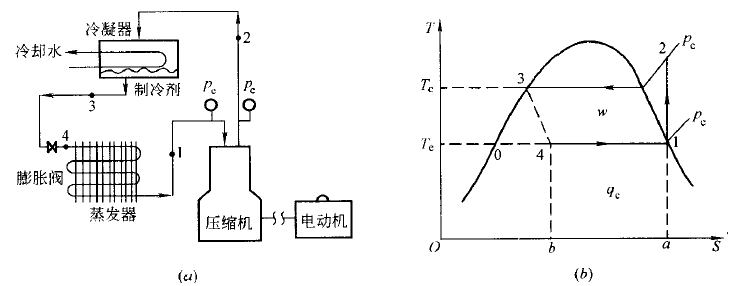

图1 单级蒸气压缩式制冷的理论循环[2]
(a)工作流程,(b)T-s图

单级蒸气压缩式制冷的理论循环在p-h图上表示

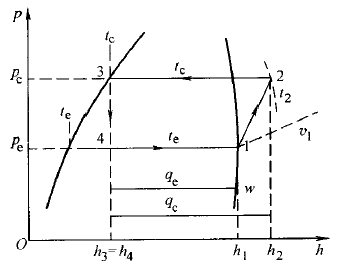

图2单级蒸气压缩式制冷的理论循环在p-h图上表示

单级蒸气压缩式制冷理论循环的制冷性能系数表示如下:

单级蒸气压缩式制冷理论循环的制冷性能系数

如果以上理论循环用于供热,则该循环称为热泵循环,其供热性能系数如下:

供热性能系数
