溴化锂吸收式制冷机分类

溴化锂吸收式制冷机的分类方法很多,可以按制冷循环分类,按使用热源分类,按使用性能分类。[1]

(1)按制冷循环分类

1)单效型溴化锂吸收式制冷循环[2]

单效溴化锂吸收式制冷循环的发生器与冷凝器压力较高,布置在一个筒体内,称为高压筒;吸收器与蒸发器压力较低,布置在另一个筒体内,称为低压筒。高压筒与低压筒之间通过节流装置U形管连接,以保持两筒间压差。循环过程如下:吸收器内稀溶液由溶液泵通过溶液热交换器送入发生器。稀溶液由于热源的加热发生出水蒸气,进入冷凝器内被冷凝成液态水,经U形管流入蒸发器。液态水吸收盘管内冷冻水的热量,使冷冻水温度降低,成为低温水,同时自身变成水蒸气,进入吸收器被浓溶液吸收成为稀溶液。如此循环不已,达到连续制冷目的。

单效型溴化锂吸收制冷循环工作原理

图1 单效型溴化锂吸收制冷循环工作原理

溶液热交换器的作用是将发生器来的高温浓溶液加热从吸收器来的稀溶液,回收内部热量以提高循环的性能系数COP。

2)双效型溴化锂吸收式制冷循环[2]

双效循环与单效循环相比,多了以下部件:高压发生器,高温溶液热交换器,凝水换热器。在高压发生器中稀溶液被热源(例如高压蒸汽)加热而产生水蒸气,稀溶液浓缩成中间溶液。水蒸气进入低压发生器作为其热源,加热由高压发生器经高温溶液热交换器流至低压发生器中的中间溶液,使之在冷凝压力下再次产生水蒸气,中间溶液浓缩成浓溶液。高压蒸气的能量在高、低压发生器中得到两次利用,故称为双效循环,其热效率比单效循环高得多。高压发生器的水蒸气在低压发生器内放热后凝结成液态水,经节流后与低压发生器产生的水蒸气一同进入冷凝器被冷凝成液态水,经U形管流入蒸发器,喷淋在管簇上吸取管内冷冻水的热量,使之温度降低,达到制冷目的。吸收器管簇表面的浓溶液吸收蒸发器中产生的水蒸气后成为稀溶液,然后由溶液泵压出,经低温溶液热交换器、凝水换热器和高温溶液热交换器被加热后进入高压发生器,完成整个制冷循环。

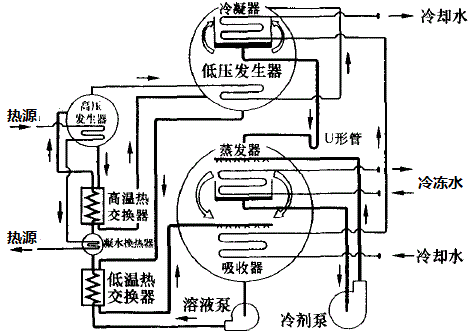

双效型溴化锂吸收制冷循环工作原理

图2 双效型溴化锂吸收制冷循环工作原理

(2)按使用热源分类

按热源不同可以分为:1)蒸汽型溴化锂吸收式制冷机(可以为单效也可为双效),2)热水型溴化锂吸收式制冷机(可以为单效也可为双效),3)直燃型溴化锂吸收式制冷机(主要为双效型)。

(3)按使用性能分类

可以分为:1)单冷型溴化锂吸收式制冷机,2)冷暖型溴化锂吸收式制冷机,3)溴化锂吸收式热泵机组(又可分为第一类吸收式热泵机组、第二类吸收式热泵机组,特点如下表所示[1])。

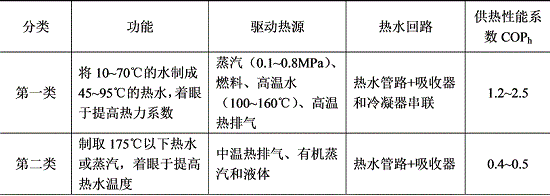

表1 第一、第二类溴化锂吸收式热泵机组的特点

第一、第二类溴化锂吸收式热泵机组的特点

参考资料:
[1] 全国勘察设计注册工程师公用设备专业管理委员会秘书处. 全国勘察设计注册公用设备工程师暖通空调专业考试复习教材(第三版)[M]. 北京: 中国建筑工业出版社, 2012.
[2] 陆耀庆. 实用供热空调设计手册(第二版)[M]. 北京: 中国建筑工业出版社, 2007.
