平板太阳能集热器的防冻措施

我国北方冬季夜间的最低温度可达-10℃~-40℃,平板式太阳能集热器中的存水会冻结,导致集热板胀裂破损。过去的做法是,入冬后将水排空,停止使用;但是,这样不但造成太阳能利用率低,而且会加速材料的腐蚀,缩短了集热器的使用寿命。下面介绍几种常见的热水器防冻措施。

平板太阳能集热器

1. 自动补热

在平板集热器的下联箱内,装一根绝缘良好的电热丝,并设置温度敏感元件。当水温降到0℃时,敏感元件发出信号,通过放大器合上电热丝电路上的开关,使它对水加热。这根电阻丝的功率可以很小,只要能保证集热器中的水不结冰即可。

对于1㎡的集热器,在-15℃的环境温度下保持不结冰,所需功率仅为1.2 W。当水温超过1℃或2℃时,温控装置便发出信号切断电源。这种方法要消耗少量电能,一般适于气温不太低的地区。

2. 落水式强迫循环系统

这种系统将集热器放在贮水箱上方,贮水箱有通大气的开口,系统最高点设有通气阀,由温度差起动器控制系统中的循环水泵的运行及通气阀的动作。

落水式 防冻原理 平板太阳能

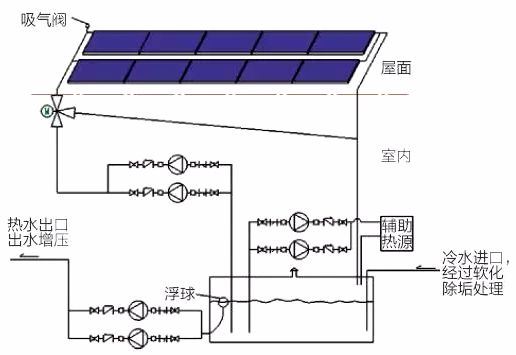

图:落水式强迫循环系统防冻原理

1)当水箱底部和集热板间的温差超过规定的上限位时(水箱温度+ △t< 集热板温度),通气阀闭合,水泵起动;

2)当温差低于规定的下限值时(水箱温度 > △t+ 集热板温度),水泵停止,通气阀打开,集热器中的水靠重力作用全部迅速返回水箱。一般的大型太阳能热水器系统常常采用这种方式防冻。

3. 采用防冻液的复合回路系统

这种系统有两个回路,一个回路由集热器和换热器所组成,此回路中使用不冻结的传热介质,它可将集热器收集到的太阳能通过换热器传递给水箱中的水。这一回路一般采用强迫循环,对于一些小型系统,也采用自然循环方式。另一个回路是供热水回路,通过这样达到防冻目的。

防冻液 防冻原理 平板太阳能集热器

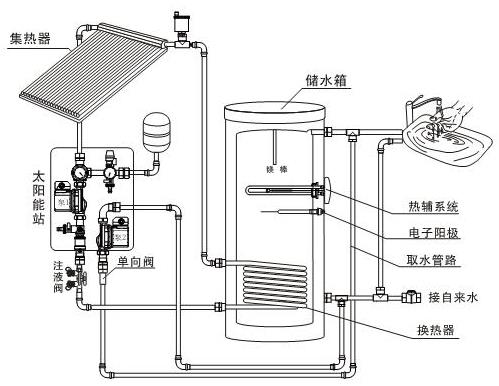

图:采用防冻液的复合回路系统防冻原理

常用的防冻传热介质的种类很多,如乙醇、乙二醇、丙三醇等醇类水溶液,以及硅油、芳香族和烃油等有机油类等。选用防冻液时,除了考虑冻结温度外,还应考虑防冻介质无毒,成本低,与集热器、换热器材料不发生腐蚀,以及防冻介质的热物性等。在自然循环的防冻介质回路中,换热器、集热器及循环管内的阻力与热容大小要适当。

参考资料:
[1] 王如竹, 代彦军. 太阳能制冷[M]. 北京: 化学工业出版社, 2007.01.
