风机声功率级的估算

通常风机厂家提供的风机声功率级均在消声室内测试,较现场测试数据偏低。因此,在进行消声设计时,必须依据现场测试数据或声功率级的计算结果来估算。

一、离心式通风机的声功率级估算公式为:

Lw = Lwc + 10lg(QH2) - 20

式中:Lwc——风机的比声功率级,定义为在单位风量(1m³/h)、单位风压(10Pa)工况下风机的声功率级,dB;Q——风机风量,m³/h;H——风机全压,Pa。

1)当未知风机比声功率级时,离心风机声功率级可按下式估算(误差在±4dB以内):

Lw = 5 + 10lgQ + 20lgH

2)当已知风机的功率P(kW)和风压H(Pa)时,离心风机声功率级可按下式估算:

Lw = 67 + 10lgP + 10lgH

当获得风机声功率级后,可按下式计算风机各倍频带的声功率级(Lw)Hz

(Lw)Hz = Lw + △b

式中:△b一一通风机各频带声功率级修正值(dB),见下表。

表 离心风机各频带声功率级修正值△b(dB)

离心风机各频带声功率级修正值

二、轴流式通风机的声功率级估算公式为:

Lw = 19 + 10lgQ + 25lgH + δ

式中:δ一一工况修正值(dB),见下表:轴流式通风机声功率级的修正值。

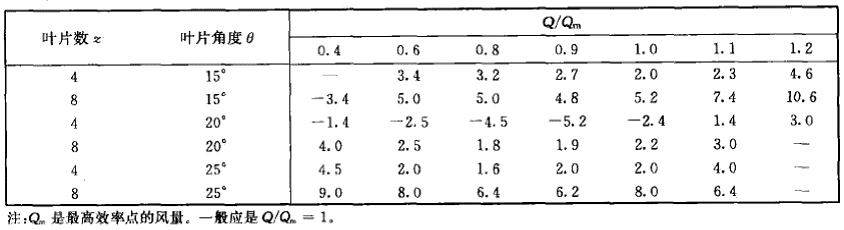

表 轴流风机声功率级的修正值

轴流风机声功率级的修正值

参考资料:
[1] 项绷中,梁庆庆,张伟伟.暖通空调设计技术措施[M].上海:同济大学出版社.2009.7: P87
