噪声评价方法:NR曲线(Noise Rating)

NR曲线(noise rating number)是国际标准化组织(ISO)推荐使用的一组噪声评价曲线,适用范围广泛,除了可用于评定各类建筑空间的噪声等级,尤其适用于评定环境噪声等级和工业噪声等级,也经常被设备制造商用来评定机械设备的噪声等级。

NR曲线的各倍频带允许声压级应按下列公式计算:

LPB =A + B x NR

式中:LPB——各倍频带允许声压级(dB);NR——噪声评价数;A、B——与各倍频带声压级有关的常数,见下表。

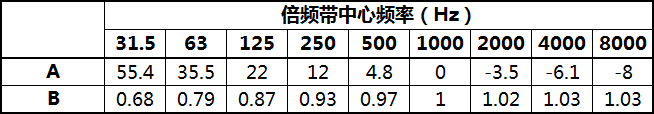

表 NR曲线与各倍频带声压级有关的常数

NR曲线与各倍频带声压级有关的常数

通过以上公式,可以确定一组NR曲线,NR-10 ~ NR-130。

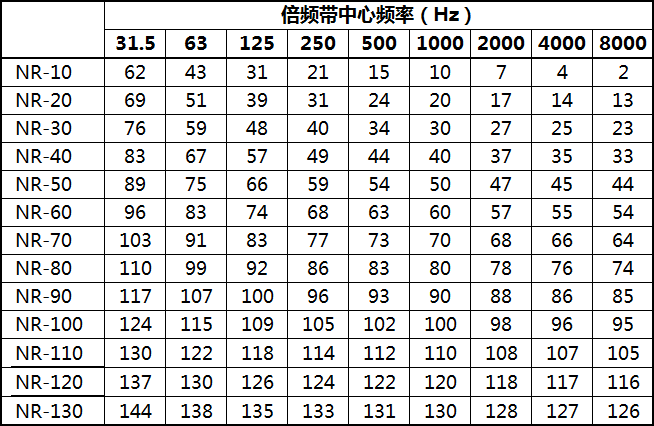

表 NR曲线倍频程(倍频带)声压级(dB)

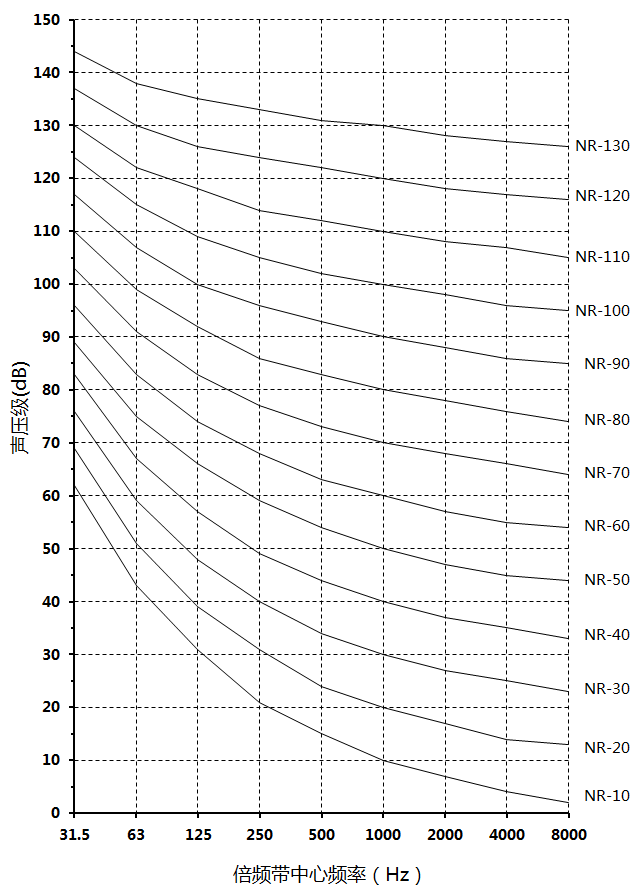

NR曲线

NR曲线倍频程(倍频带)声压级(dB)

在每一条NR曲线上,中心频率为1000Hz的倍频带声压级等于噪声评价数NR值。NR曲线噪声评价方法采用“相切法”(tangency method)确定噪声的NR值,具体如下:先测量各个倍频带声压级,再把倍频带噪声谱合在NR曲线上,以与频谱相切的最高NR曲线为该噪声的NR噪声等级,表示为NR-X。[1]

NR曲线应用举例:

假设31.5Hz ~ 4000 Hz八个倍频带声压级依次为:75dB, 68dB, 65dB, 58dB, 50dB, 45dB, 44dB, 35dB,把这8个倍频带噪声值合在NR曲线图上,与该噪声频谱相切的最高NR曲线为NR-49,相切点出现在125Hz处,表示该噪声的噪声等级为NR-49。

NR曲线应用举例

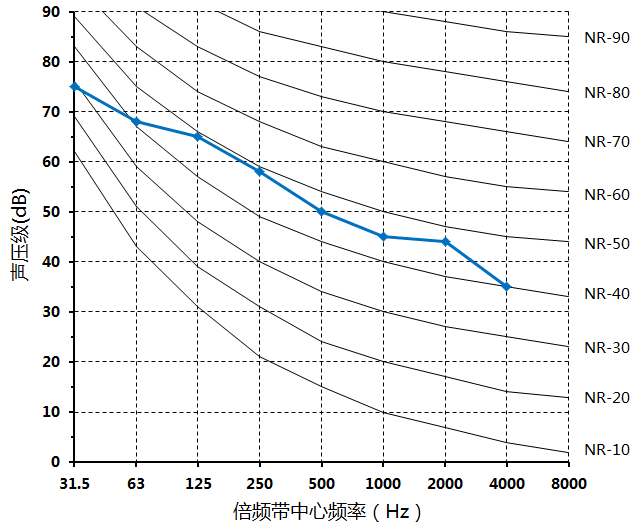

图:NR曲线应用举例——NR-49

NR 噪声评价方法是国际上通用的室内噪声评价标准,我国除了采用A声级标准外,有些场合也采用NR噪声评价方法,下表所列的数值可供设计参考。[2]

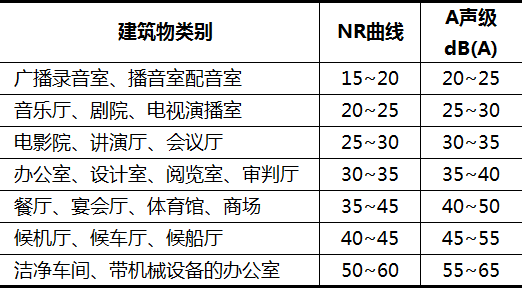

表 各类建筑物室内允许噪声级(NR曲线、A声级)

各类建筑物室内允许噪声级(NR曲线、A声级)

与NR曲线相对应的A 声级值可近似由下式计算得到[2]:

LA = NR + 5

但是,如果噪声的频谱特殊就不可以采用以上公式换算。

参考资料:
[1] 柳孝图.建筑物理[M]. 第三版. 北京: 中国建筑工业出版社, 2010.7.
[2] 陆耀庆. 实用供热空调设计手册[M]. 第二版. 北京: 中国建筑工业出版社, 2008.
