噪声评价方法:NC曲线(Noise Criteria)

NC曲线由Beranek发表于1957年,是一系列近似等响曲线的曲线,它们从一系列的SIL(语音干扰等级)值发展而来,这些值在对办公环境的调查中被证明是可接受的。噪声评价NC曲线是将所测噪声的倍频带声压级与标准NC曲线比较,以所测噪声最高的NC值表示该噪声源的噪声等级。

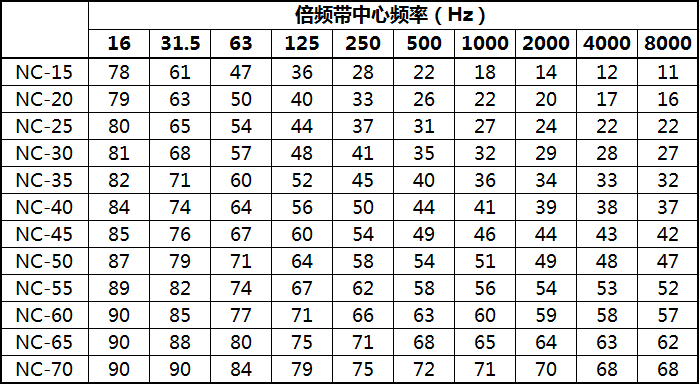

表 NC曲线倍频程(倍频带)声压级(dB)

NC曲线倍频程(倍频带)声压级(dB)

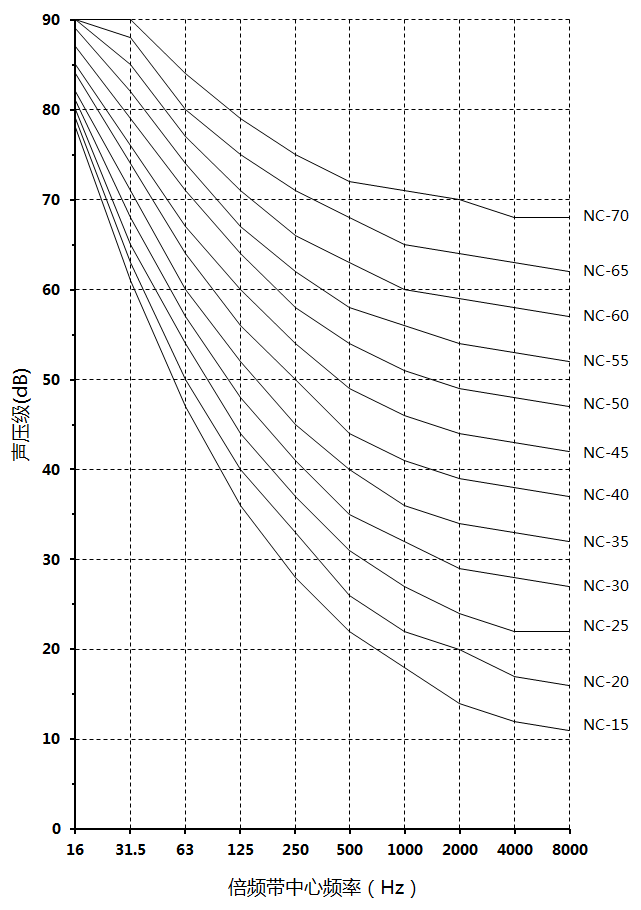

NC曲线

NC曲线噪声评价方法也采用“相切法”(tangency method)确定噪声的NC值,具体如下:先测量各个倍频带声压级,再把倍频带噪声谱合在NC曲线上,以与频谱相切的最高NC曲线为该噪声的NC噪声等级,表示为NC-X。[1][2]

NC曲线应用举例:

假设16Hz ~ 4000 Hz九个倍频带声压级依次为:78dB,75dB, 68dB, 65dB, 58dB, 50dB, 45dB, 44dB, 35dB,把这9个倍频带噪声值合在NC曲线图上,与该噪声频谱相切的最高NC曲线为NC-52,相切点出现在125Hz处,表示该噪声的噪声等级为NC-52。

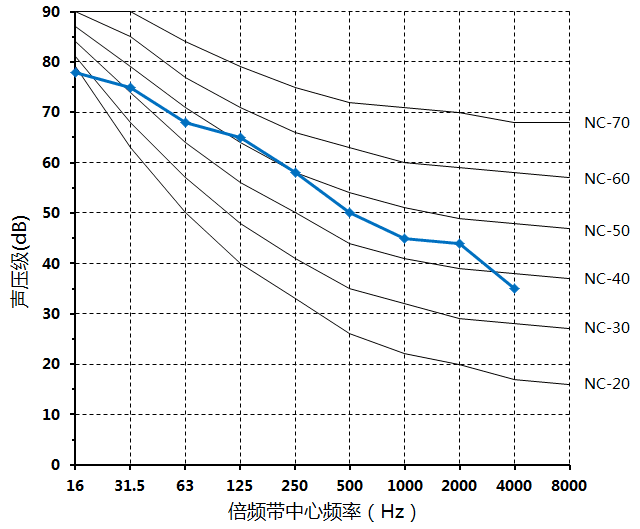

NC曲线应用举例

图:NC曲线应用举例——NC-52

NC曲线噪声评价方法由美国国家标准学会(ANSI)定义,主要应用于北美地区,在我国大陆地区目前一般很少采用。以下为部分建筑空间的噪声要求(NC曲线、A声级)。

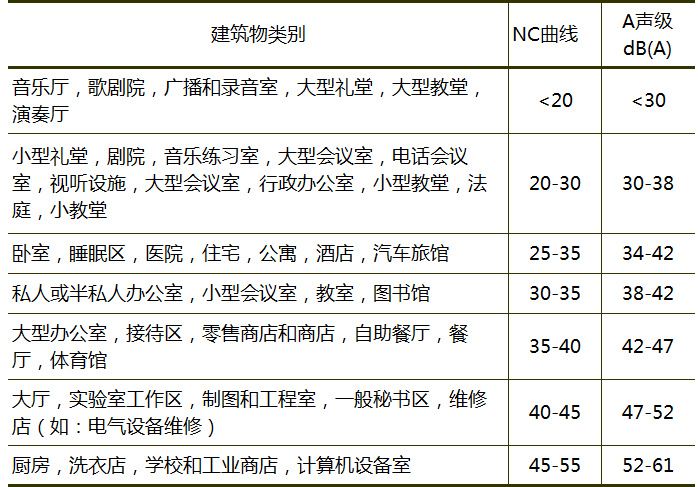

表 各类建筑物室内允许噪声(NC曲线、A声级)

各类建筑物室内允许噪声(NC曲线、A声级)

参考资料:
[1] Air-ConditioningEngineers. 2015 ASHRAE handbook : heating, ventilating, and air-conditioning applications. SI edition[M]. ASHRAE, 2015.
[2] ANSI/ASA S12.2-2008
