制冷循环

空气压缩式制冷:将常温下较高压力的空气进行绝热膨胀,获得低温低压的空气。

蒸汽压缩式制冷:气态制冷工质(如氟利昂)经压缩机压缩成高温高压气体后进入冷凝器,与水(空气)进行等压热交换,变成高温高压液态,然后经节流降压后进入蒸发器蒸发吸热,实现制冷的目的。

蒸汽喷射制冷循环:用引射器代替压缩机来压缩制冷剂,以消耗蒸汽的热能作为补偿来实现制冷的目的。

蒸汽喷射制冷装置:由锅炉、引射器(或喷射器)、冷凝器、节流阀、蒸发器和水泵等组成。

吸收式制冷:利用制冷剂液体气化吸热实现制冷,它是直接利用热能驱动,以消耗热能为补偿将热量从低温物体转移到环境中去。吸收式制冷采用的工质是两种沸点相差较大的物质组成的二元溶液,其中沸点低的物质为制冷剂,沸点高的物质为吸收剂。

热泵:是一种能源提升装置,以消耗一部分高位能(机械能、电能或高温热能等)为补偿,通过热力循环,把环境介质(水、空气、土壤)中贮存的不能直接利用的低位能量转换为可以利用的高位能。

空气压缩式制冷循环

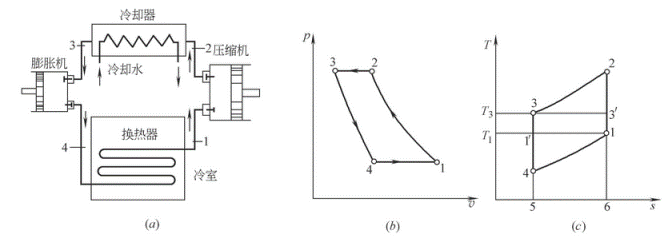

图1 空气压缩式制冷循环

空气回热压缩制冷循环

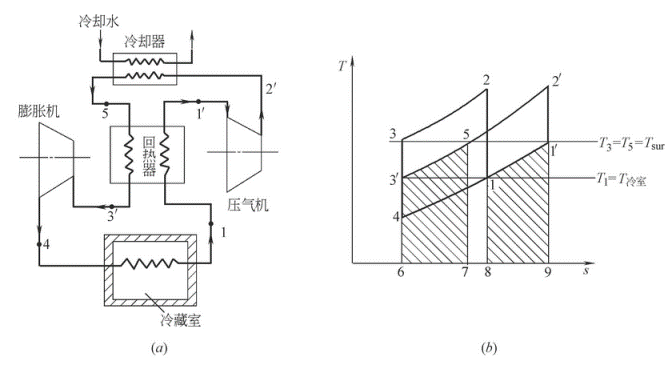

图2空气回热压缩制冷循环

蒸汽压缩制冷循环

图3蒸汽压缩制冷循环

蒸汽喷射制冷循环

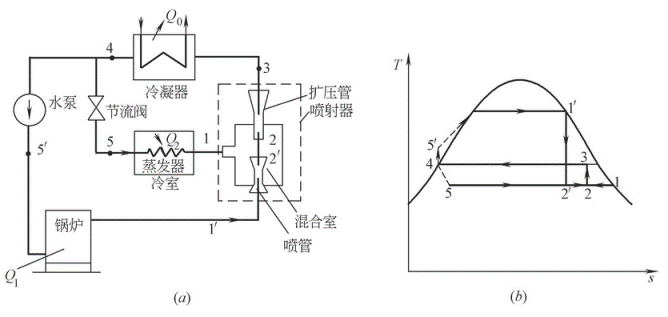

图4蒸汽喷射制冷循环

吸收式制冷循环

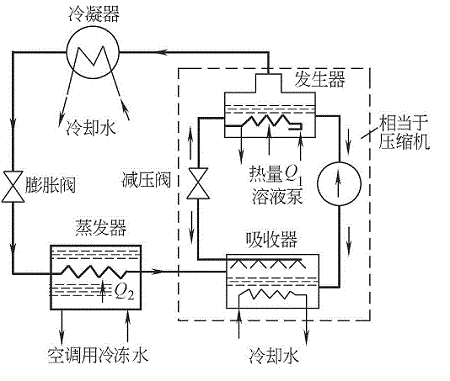

图5吸收式制冷循环

热泵示意图

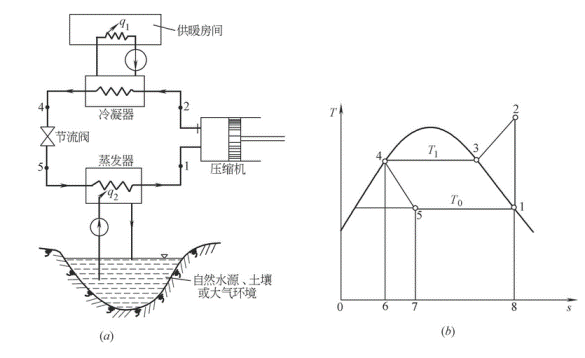

图6热泵示意图

使用相同制冷剂的两级串联制冷系统

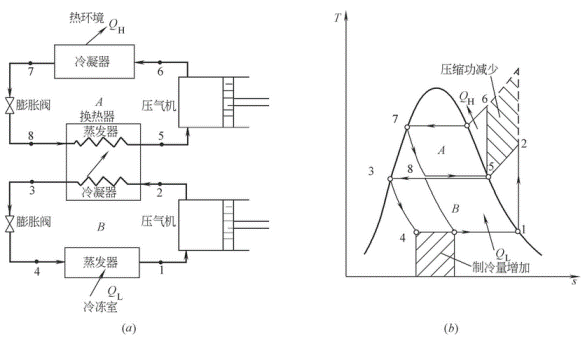

图7使用相同制冷剂的两级串联制冷系统

带有闪蒸室的两级压缩制冷系统

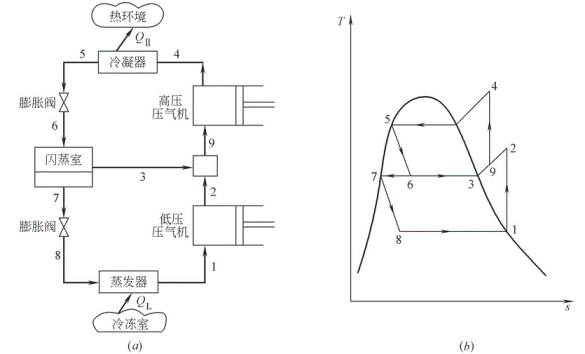

图8带有闪蒸室的两级压缩制冷系统

单级压缩机对一冷藏室一冷冻室的系统图和T-s图

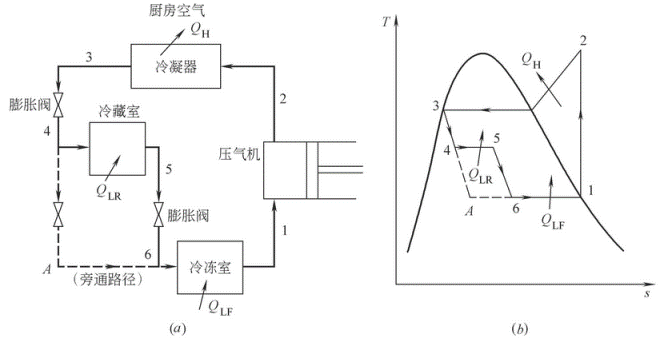

图9单级压缩机对一冷藏室一冷冻室的系统图和T-s图

参考资料:
[1] 廉乐明, 谭羽非, 吴家正. 工程热力学(第五版)[M]. 北京: 中国建筑工业出版社, 2007.
[2] 陆亚俊, 马最良, 姚杨. 空调工程中的制冷技术[M]. 哈尔滨: 哈尔滨工程大学出版社, 2001.8.
