建筑外遮阳系数

建筑外遮阳系数(SD)的定义:在相同太阳辐射条件下,有建筑外遮阳的窗口(洞口)所受到的太阳辐射照度的平均值与该窗口(洞口)没有建筑外遮阳时受到的太阳辐射照度的平均值之比。

水平遮阳板的外遮阳系数和垂直遮阳板的外遮阳系数可按下列公式计算确定:

式中,SDH为水平遮阳板夏季外遮阳系数;SDV为垂直遮阳板夏季外遮阳系数;ah、bh、av、bv为计算系数,按表1选取;PF为遮阳板外挑系数(PF≤1),当计算得出PF>1时,取PF=1;A为遮阳板外挑长度;B为遮阳板根部到窗对边距离。

图1 水平遮阳A、B值示意

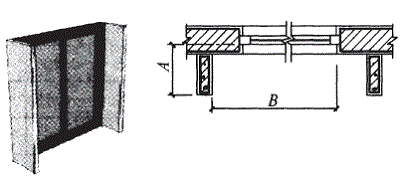

图2垂直遮阳A、B值示意

水平遮阳板和垂直遮阳板组合成的综合遮阳,其外遮阳系数值应取水平遮阳板和垂直遮阳板的外遮阳系数的乘积。

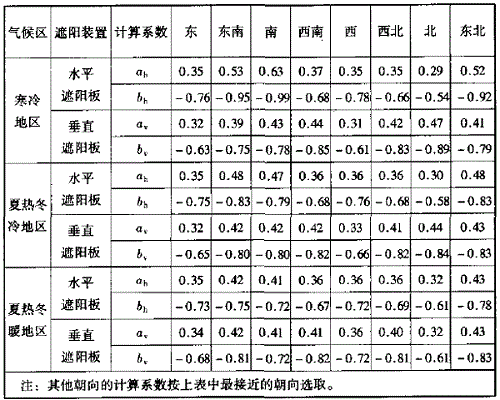

表1 水平和垂直外遮阳计算系数

当存在外遮阳时,建筑遮阳系数=玻璃的遮阳系数(SC)X 建筑外遮阳系数(SD);当无外遮阳时,建筑遮阳系数=玻璃的遮阳系数(SC)。



参考资料:
[1] JGJ00134-2010夏热冬冷地区居住建筑节能设计标准
[2] GB 50189-2005公共建筑节能设计标准
