空调系统风管绝热层的最小热阻

《严寒和寒冷地区居住建筑节能设计标准》(JGJ 26-2010

5.4.10 空气调节风管绝热层的最小热阻应符合表5.4.10的规定。

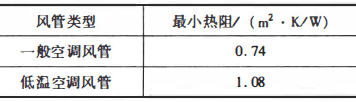

表5.4.10 空气调节风管绝热层的最小热阻

空气调节风管绝热层的最小热阻

【补充说明】

风管表面积比水管道大得多,其管壁传热引起的冷热量的损失十分可观,往往会占空调送风冷量的5 % 以上,因此空调风管的绝热是节能工作中非常重要的一项内容。

由于离心玻璃棉是目前空调风管绝热最常用的材料,因此这里将它用作为制定空调风管绝热最小热阻时的计算材料。按国家玻璃棉标准,离心玻璃棉属2b号,密度为32~48kg/m³,70℃时的导热系数运0.046W/(m·K),一般空调风管绝热材料使用的平均温度为20℃,可以推算得到20℃时的导热系数为0.0377 [ W/(m·K) ]。按管内温度15℃时,计算经济厚度为28mm,计算热阻是0.74(㎡·K/W);低温空调风管管内温度按5℃计算,得到导热系数为0.0366 [ W /(m·K)],计算经济厚度为39mm,计算热阻是1.08(㎡·K/W)。

如果离心玻璃棉导热系数性能好的话,导热系数可以达到0.033 和0.031,厚度为24mm和33mm。

参考资料:
[1] 《严寒和寒冷地区居住建筑节能设计标准》(JGJ 26-2010)
