风机盘管加新风空调系统

风机盘管加新风空调系统是空气-水空调系统中的一种主要形式,也是目前我国民用建筑中最为普遍的一种空调形式。它以投资少、使用灵活等优点广泛应用于各类建筑中。

风机盘管机组(简称FCU)按其安装形式可分为立式明装、卧式明装、立式暗装、卧式暗装和吸顶式等形式。在空调工程中,它们大多是与已处理过的新风相结合应用的。风机盘管由盘管(一般为2~3排)和风机(前向多翼离心风机或贯流风机)组成,其风量在250~2500m³/ h范围内。风机盘管的类型、特点和适用范围如表1所示。

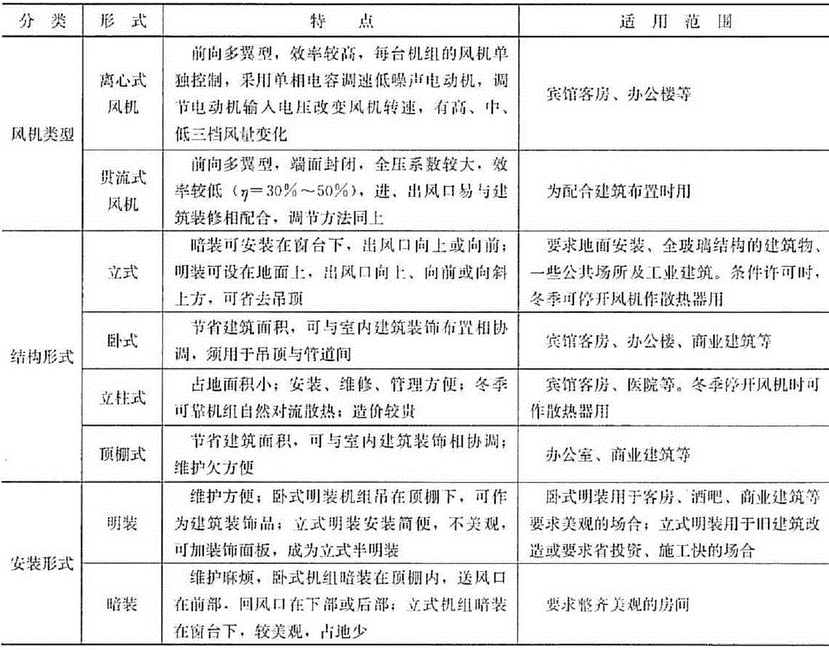

表1 风机盘管的类型、特点和使用范围

风机盘管的类型、特点和使用范围

风机盘管系统特点:

1)使用灵活,能进行局部区域的温度控制,且操作简单。

2)根据房间负荷调节运行方便,如果房间不用时,可停止风机盘管运行,有利于全年节能管理。

3)风机盘管机组体积较小,结构紧凑,布置灵活,适用于改、扩建工程。

4)由于机组分散,日常维修工作量大。

5)水管进人室内,施工要求严格。

风机盘管与新风的结合方式:

1)新风与风机盘管送风各自分别送人房间

2)新风与风机盘管送风混合后送人房间

3)新风与风机盘管回风混合后送人房间

参考资料:
[1] 赵荣义, 范存养, 薛殿华, 钱以明. 空气调节(第四版)[M]. 北京: 中国建筑工业出版社, 2009.03.
[2] 陆亚俊, 马最良, 邹平华. 暖通空调(第2版)[M]. 北京: 中国建筑工业出版社, 2007.11.
