物位测量方法

物位包括液位、界面和料位三个概念。液体介质液面的高低称为液位;两种液体介质的分界面的高低称为界面;固体块、散粒状物质的堆积高度称为料位。用来检测液位的仪表称液位计,检测分界面的仪表称界面计,检测固体料位的仪表称料位计,它们统称为物位计。[1]

目前常用的物位检测方法可分为下列几种。[1]

物位测量示意

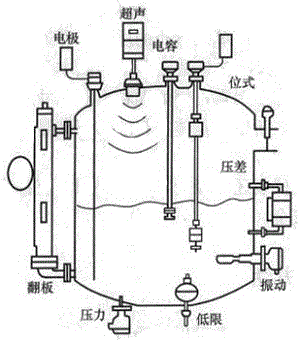

图1 物位测量示意

1)静压式物位检测

根据流体静力学原理,静止介质内某一点的静压力与介质上方自由空间压力之差和该点上方的介质高度成正比,因此可利用压差来检测液位,这种方法一般只用在液位的检测。

2)浮力式物位检测

利用漂浮于被面上浮子随液面变化位置,或者部分浸没于液体中物质的浮力随液位变化来检测液位,前者称为恒浮力法,后者称变浮力法,二者均用于液位的检测。

3)电气式物位检测

把敏感元件做成一定形状的电极置于被测介质中,则电极之间的电气参数,如电阻、电容等,随物位的变化则改变。这种方法既可用于液位检测,也可用于料位检测。

4)声学式物位检测

利用超声波在介质中的传播速度及在不同相界面之间的反射特性来检测物位。液位和料位的检测都可以用此方法。

5)射线式物位检测

放射性同位素所放出的射线(如β射线、γ射线等)穿过被测介质(液体或固体颗粒),因被其吸收而减弱,吸收程度与物位有关。利用这种方法可实现物位的非接触式检测。



参考资料:
[1] 董惠, 邹万高. 建筑环境测试技术[M]. 北京: 化学工业出版社, 2009.8.
