压力测量方法

压力是指垂直作用在单位面积上的力,对于运动流体,根据测量所取的面不同,可分为总压力、静压力、动压力。根据测量要求,按零标准的方法,可分为绝对压力、表压力、差压力等。绝对压力是以完全真空作为零标准的压力,表压力是以当地大气压作为零标准的压力。[1]

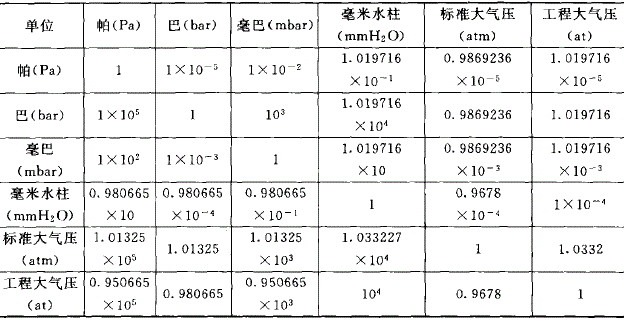

表1 压力单位换算

压力单位换算

根据测压的转换原理不同,压力测量的方法大致可以分为平衡法、弹性法和电气式三类。

测量压力的仪表种类很多,按信号原理不同,大致可分为四类。[2]

①液柱式压力计。它被测压力转换成液柱高度差进行测量,包括U形管压力计、单管压力计、斜管微压计及补偿式微压计等。

②弹簧式压力计。它把被测压力转换成弹性元件变形的位移,包括弹簧管压力计、波纹管压力计以及膜盒式压力计等。

③电气式压力计。它是将被测压力转换成各种电量,如电感、电容、电阻、电位差等,依据电量的大小实现对压力的间接测量。包括电容式压力、压差变送器、霍尔片压力变送器及应变式压力变送器等。

④负荷式压力计。它把被测压力转换成砝码的质量,包括活塞式压力计、钟罩式微压计,它普遍被用作压力标准仪器用来对压力计进行校验和刻度。



参考资料:
[1] 董惠, 邹万高. 建筑环境测试技术[M]. 北京: 化学工业出版社, 2009.8.
[2] 方修睦. 建筑环境测试技术(第二版)[M]. 北京: 中国建筑工业出版社, 2008.
