弹性式压力计是以各种形式的弹性元件受压后产生的弹性变形作为测量的基础。常用的弹性元件有弹簧管、膜片和波纹管,相应的有弹簧管压力计、膜式压力计和波纹管式压差计。弹性元件变形产生的位移较小,往往需要把它变换为指针的角位移或电信号、气信号,以便显示压力的大小。
弹性式压力计基本由两部分组成,基本元件是压力感测元件,即弹性元件:第二部分是位移变送器,它的输出可以是机械指针显示或电气信号输出,以便压力值的就地指示或信号远传。

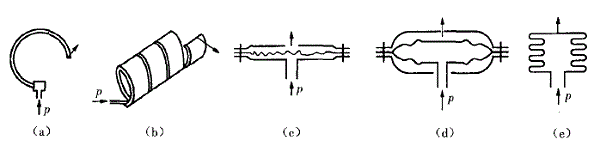

图2 弹性元件示意图
(a)单圈弹簧管,(b)多圈弹簧管,(c)弹性膜片,(d)弹性膜盒,(e)波纹管
弹性式压力计结构简单、价格便宜、使用和维修方便,且测压范围较宽,因此在工业生产中应用十分广泛。
参考资料:
[1] 万金庆. 建筑环境测试技术[M]. 武汉: 华中科技大学出版社, 2009.8.
[2] 方修睦. 建筑环境测试技术(第二版)[M]. 北京: 中国建筑工业出版社, 2008.
