电磁流量计

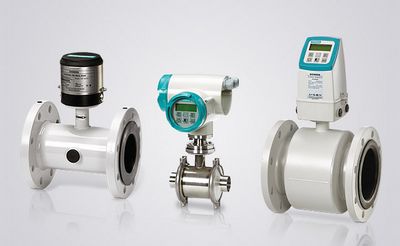

电磁流量计由电磁流量传感器和转换器组成。电磁流量传感器一般由测量管、励磁系统、检测部分和外壳组成。

测量管采用的是强度好、磁导率低、电阻率高的材料制作,管内涂有耐腐蚀、耐高温的内衬材料;小口径的变送器采用磁轭式集中绕组磁路结构,以获得较均匀的磁场。大口径的变送器采用磁轭式分段绕组磁路结构,以使结构简单。

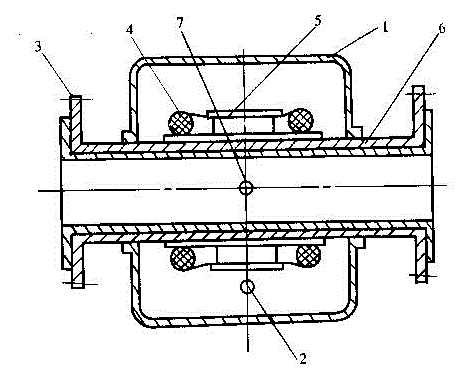

电磁流量传感器构造图
1-外壳,2-接线插头,3-法兰,4-励磁线圈,5-磁轭,6-测量管,7-电极

在使用电磁流量计时,为保证传感器中没有沉积物或气泡,传感器最好垂直安装,被测流体自下而上流动。若水平安装,应使传感器低于出口管。传感器上游侧应有5~10D(传感器公称直径)的直管段,下游侧的直管段可短一些。

电磁流量计结构简单、无相对运动部件,阻力损失小,测量范围宽,测量精度高,可任意改变量程,可测量正反方向流体的流量。适宜于测量各种腐蚀性溶液的流量,尤其在测量含有固体颗粒的液体时更显示其优越性。但是,它不能用于测量导电率很低的液体,如石油制品和有机溶剂等,也不能用于测量气体、蒸汽和含有较多气泡的液体。


参考资料:
[1] 万金庆. 建筑环境测试技术[M]. 武汉: 华中科技大学出版社, 2009.8.
[2] 方修睦. 建筑环境测试技术(第二版)[M]. 北京: 中国建筑工业出版社, 2008.
[3] 王成凤. 风量罩测量方法与模拟研究[D]. 沈阳建筑大学硕士学位论文, 2009.
