散热器选用方法:(1-2)铸铁散热器性能参数

一、散热器(俗称“暖气片”)选用注意事项

(1) 散热器的承压能力应满足系统的工作压力。

(2) 放散粉尘或防尘要求较高的工业建筑,应选用易于清扫的散热器。

(3) 具有腐蚀性气体的工业建筑或相对湿度较大的房间应选用外表面耐腐蚀的散热器。

(4) 当选用钢制,铝制,铜制散热器时,为降低内腐蚀应对水质提出要求,一般钢制pH=10~12,O2≤0.1mg/L;铝制pH=5~8. 5;铜制pH=7.5~10 为适用值。铜或不锈钢散热器Cl-、SO42-含量分别不大于100mg/L。在供水温度高于85℃、pH值大于10的连续供暖系统中,不宜采用铝合金散热器。[1]

二、铸铁散热器技术参数

铸铁散热器材质为灰铸铁。按结构型式分为柱型、翼型、柱翼型和板翼型。铸铁散热器的主要性能参数包括型号及尺寸、水容量、散热面积、传热系数、(单片)散热量及其计算式、工作压力等。

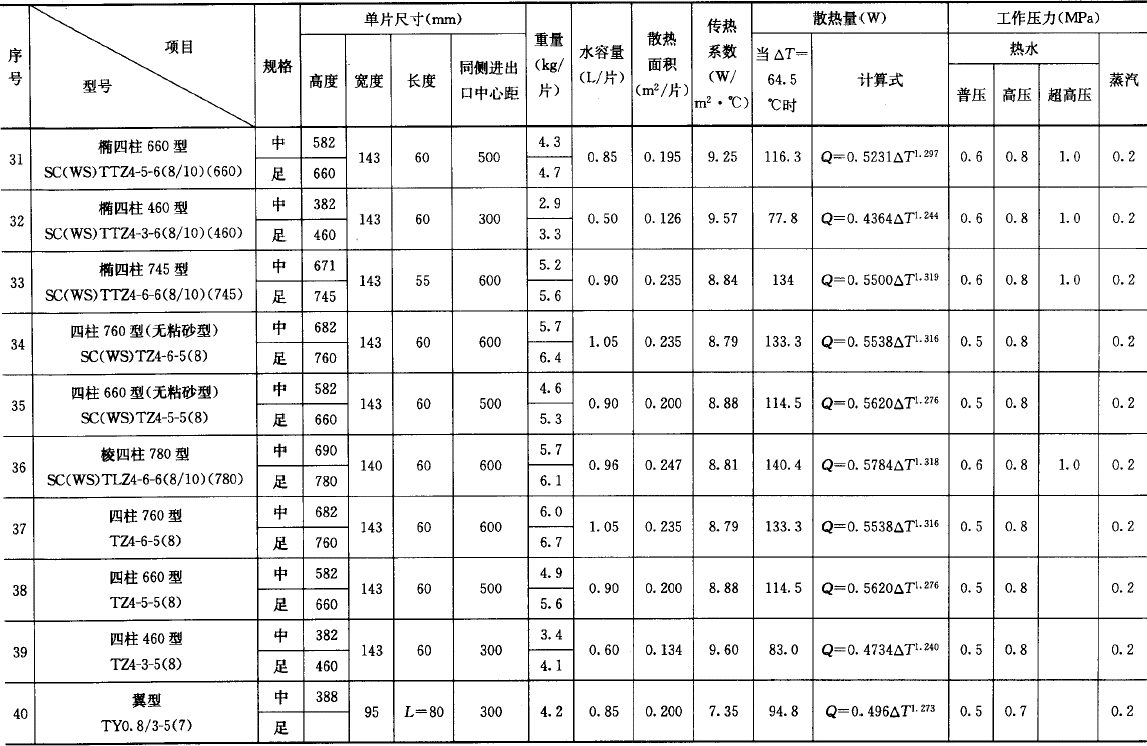

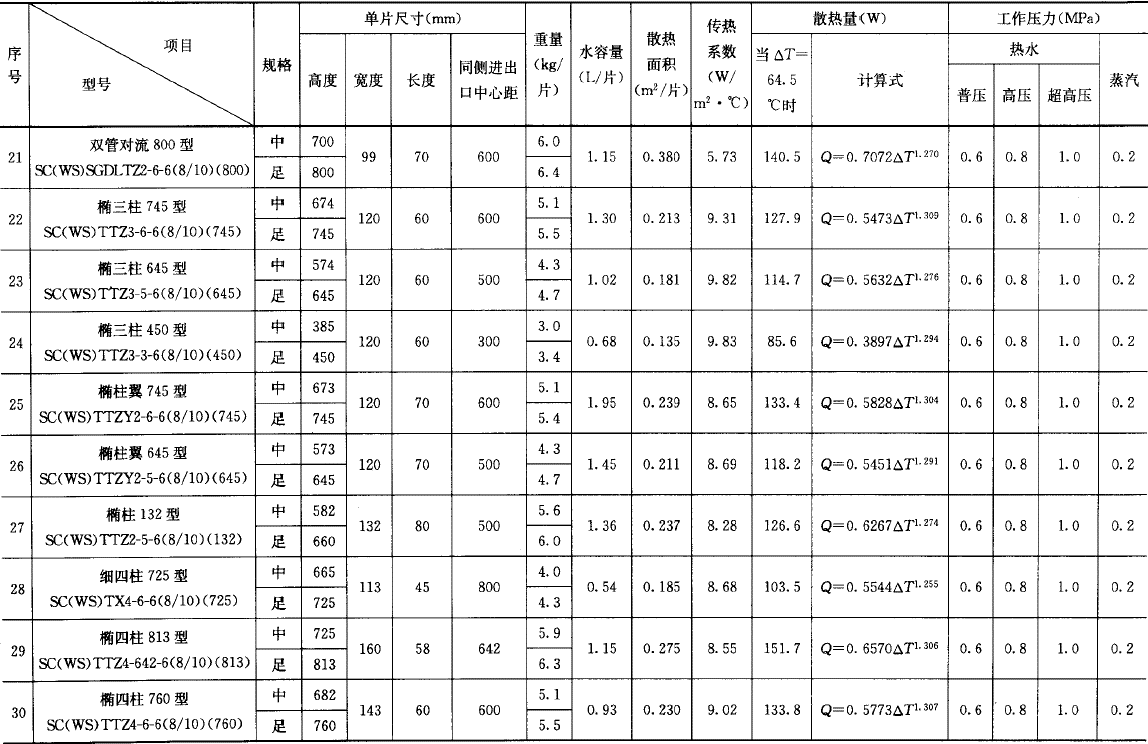

铸铁散热器技术参数

铸铁散热器技术参数

铸铁散热器技术参数

铸铁散热器技术参数

铸铁散热器技术参数

参考资料:
[1] 陆耀庆. 实用供热空调设计手册(第二版)[M]. 北京: 中国建筑工业出版社, 2007.(P399、403)
