袋式除尘器的压力损失

袋式除尘器的压力损失与它的结构形式、滤料特性、过滤速度、粉尘速度、粉尘浓度、清灰方式、气体温度及气体粘性系数等因素有关。袋式除尘器的压力损失目前主要通过实验确定,亦可按下式推算:

式中,Δpc为除尘器外壳结构的压力损失,一般为200~500Pa;Δp0为清洁滤料的压力损失,Pa;Δpd为粉尘层的压力损失,一般为500~1000Pa。

后两部分压力损失一般可按下式推算:

式中,ζ为过滤层的总阻力系数,m-1;ζ0为清洁滤料的阻力系数,m-1;μ为气体黏性系数,Pa·s换算到Pa·min;vf为过滤速度,m/min;m为粉尘负荷,kg/㎡;α为粉尘层的平均比阻力,m/kg。

由上式可知,过滤层的压力损失与过滤速度和气体黏度成正比,与气体密度无关。这是由于虑速较低时,通过滤层的气流呈层流状态,气流动压小到可以忽略的缘故。这一特性与其他类型除尘器是完全不同的。清洁滤布阻力系数ζ0的数量级为107~108m-1,如玻璃丝布为1.5X107m-1,涤纶为7.2X107m-1,呢料为3.6X107m-1。因此清洁布的压力损失很小,一般可以忽略不计。

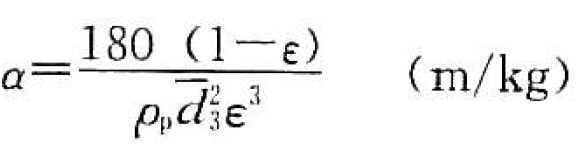

在实用范围内,粉尘负荷m=0.1~0.3kg/㎡,粉尘层平均比阻力α≈1010~1011m/kg。比阻力α可用公式推算:

式中,ε为粉尘层的孔隙率,一般长纤维滤布约为0.6~0.8,短纤维滤布约为0.7~0.9;ρp为粉尘的真密度,kg/m³;d3(平均)为球形粉尘粒子的体积平均直径,m。

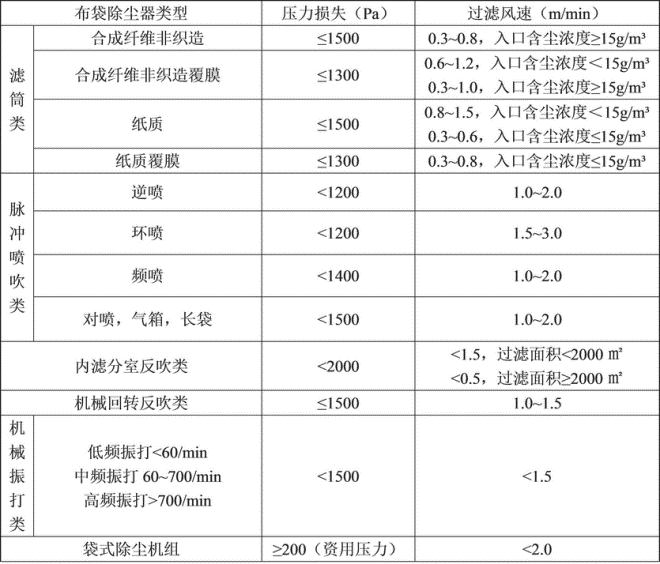

各种布袋除尘器的设计过滤风速、压力损失见表1。
