Ladybug、honeybee安装说明(基于Rhino + Grasshopper环境下)

Ladybug可以完成各种气象参数的分析和显示,比方温度、湿度、太阳辐射、风玫瑰等。同时也能显示太阳轨迹、日照阴影、日照时间等被动式建筑中常用的分析。

Honeybee功能更增强大,Honeybee通过与OpenStudio、Radiance、Daysim连接,可实现建筑能耗、热舒适度、采光和照明模拟。

以下介绍在Rhino + Grasshopper环境下如何安装Ladybug、honeybee。

0、下载最新版本的ladybug和honeybee插件

备注:如果之前已经安装旧版本的ladybug和honeybee,请先卸载;卸载旧版本请使用Remove_Ladybug_and_Honeybee.gh,拖到Grasshopper画布上->双击Toggle->变成true,即可完成卸载。

ladybug和honeybee安装方法

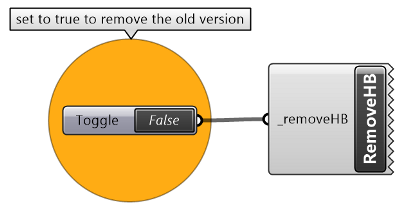

图:卸载旧版本ladybug和honeybee插件(双击Toggle->变成true)

1、确保已经安装了Rhino和Grasshopper

2、开启Grasshopper

打开Rhino并在命令行中输入“Grasshopper”(不带引号);等待Grasshopper蚱蜢加载完全。

3、安装GHPython

[仅适用于RHINO 5]安装GHPython 0.6.0.3——将ghpython2.gha文件拖到Grasshopper画布上。

4、安装ladybug、honeybee

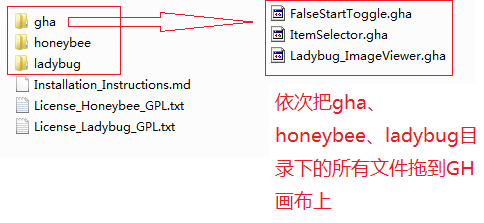

选择并拖动所有userObject文件(以Ladybug 0.0.67 and Honeybee 0.0.64为例,解压缩后得到三个文件夹gpa、honeybee、ladybug里的所有文件)到Grasshopper画布上,可能需要几分钟,请耐心等待。

ladybug和honeybee安装方法

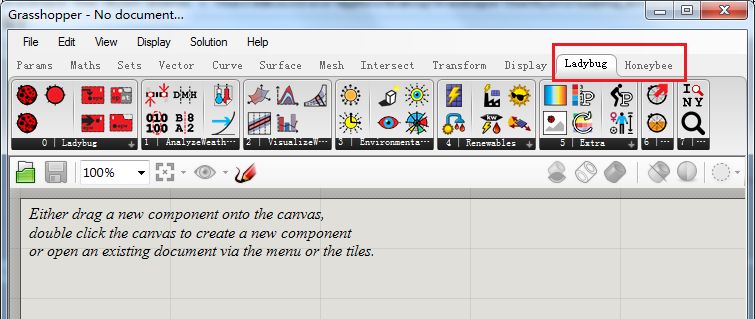

当gpa、honeybee、ladybug三个文件夹里的文件都消失后,表示您已安装成功,您应该可以看到Ladybug和Honeybee在蚱蜢工具栏上显示为标签。

ladybug和honeybee安装方法

5、重启Rhino和Grasshopper



对于honeybee,可根据需要继续执行以下项目:

6、安装Radiance

安装Radiance到C:\Radiance。

注意:Radiance的默认安装路径设置为C:\Program Files(x86)\Radiance,应修改为C:\Radiance。

7、安装Daysim

安装Daysim 4.0 for Windows到C:\DAYSIM。

8、安装OpenStudio

9、安装Berkeley Therm

10、安装falsecolor2.exe

最后,将falsecolor2.exe复制到C:\Radiance\bin

参考资料:
[1] Instructions for Installing Ladybug + Honeybee: https://github.com/mostaphaRoudsari/ladybug/wiki/Installation-Instructions


Ladybug 0.0.67 and Honeybee 0.0.64(含GHPython 0.6.0.3、Daysim、Openstudio、Radiance、Therm、falsecolor2.exe)附官方使用教程

平台:Rhino + Grasshopper

下载地址(百度网盘链接):Download
