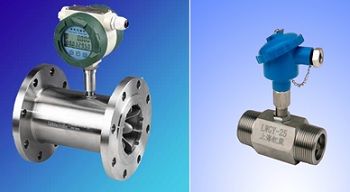

涡轮流量计

涡轮流量计由导流器、轴向涡轮叶片、磁电转换装置和放大器等组成。

当流体通过变送器时,在流体作用下,涡轮叶片旋转,由磁性材料制成的涡轮叶片通过固定在壳体上的永久磁钢时,磁路中的磁阻发生周期性变化,从而感生出交流电脉冲信号,该信号的频率与被测流体的体积流量成正比。

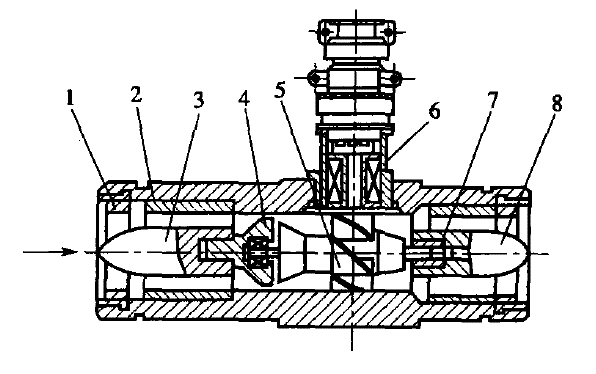

图1 涡轮流量计结构图

1-紧固环,2-壳体,3-前导流器,4-止推片,5-涡轮叶片,6-磁电转换器,7-轴承,8-后导流器

涡轮流量变送器必须水平安装,其上游应装过滤器。上游侧应有15~20D(变送器公称直径)的直管段;下游侧应有5~10D的直管段。否则需用整流器整流。为保证通过流量变送器的流体是单相的,必要时需装消气器并保证下游具有一定背压。涡轮流量变送器准确度高,基本误差为±(0.2~1.0)%;测量范围宽。涡轮流量计适用于低黏度度(5×10-6 ㎡/s以下)的、不含杂质的、腐蚀性不太强的液体测量,如:水、液化气、煤油、低温流体等。


参考资料:
[1] 万金庆. 建筑环境测试技术[M]. 武汉: 华中科技大学出版社, 2009.8.
[2] 方修睦. 建筑环境测试技术(第二版)[M]. 北京: 中国建筑工业出版社, 2008.
[3] 王成凤. 风量罩测量方法与模拟研究[D]. 沈阳建筑大学硕士学位论文, 2009.
